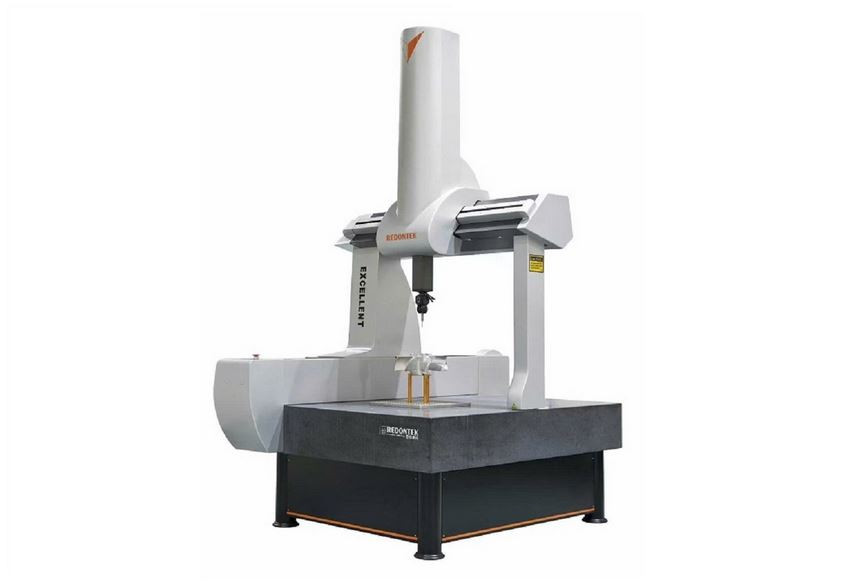

Kim đo máy CMM: Điểm chạm quyết định độ chính xác của phép đo 3D
Trong đo lường tọa độ 3D, kim đo (stylus) là bộ phận trực tiếp tiếp xúc với mẫu. Tuy nhỏ bé, nhưng việc lựa chọn sai vật liệu, chiều dài hoặc kích thước kim đo có thể dẫn đến sai số hệ thống nghiêm trọng, làm sai lệch toàn bộ kết quả kiểm tra chất lượng (QA/QC).
1. Cấu tạo và Vật liệu: Những yếu tố cốt lõi
Một kim đo tiêu chuẩn gồm hai phần chính: Cán (Stem) và Đầu bi (Ball).
Vật liệu đầu bi:
- Ruby: Phổ biến nhất nhờ độ cứng cực cao và khả năng chống mài mòn tuyệt vời.
- Silicon Nitride & Zirconia: Dùng cho các ứng dụng đặc thù (như đo chi tiết bằng nhôm) để tránh hiện tượng bám dính vật liệu.
Vật liệu cán đo:
- Thép không gỉ: Giá thành tốt, độ bền cao cho các ứng dụng ngắn.
- Tungsten Carbide: Độ cứng vượt trội, lý tưởng cho kim đo đường kính nhỏ.
- Ceramic & Sợi Carbon: Trọng lượng cực nhẹ, độ cứng cao, chuyên dụng cho kim đo dài (lên đến 150mm+) để tránh độ võng do trọng lực.

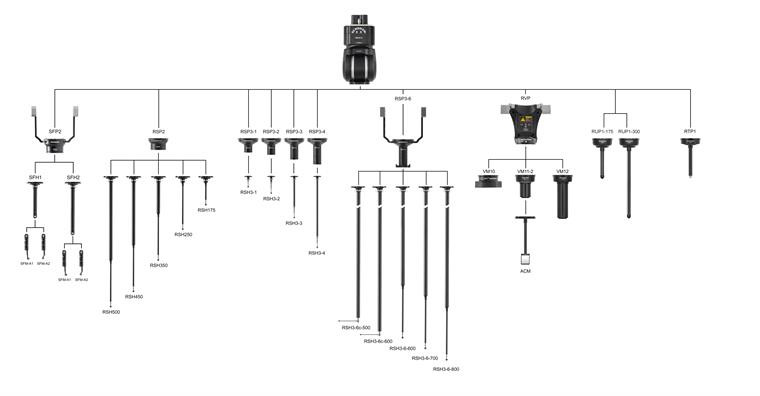

2. Phân loại kim đo theo nhu cầu ứng dụng
Để tối ưu quy trình đo, doanh nghiệp cần chọn đúng loại kim dựa trên hình học của chi tiết:
- Kim đo thẳng: Dùng cho các bề mặt đơn giản, lỗ ren và vị trí mỏng.
- Kim đo 5 hướng (Star Stylus): Đo đa hướng trong một chương trình, giảm thiểu việc phải xoay đầu đo.
- Kim đo dạng đĩa (Disk): Chuyên dụng cho các rãnh trong, khía hoặc vị trí hẹp mà đầu bi không chạm tới được.
- Kim đo bán cầu/quả cầu lớn: Đo các bậc, bề mặt gồ ghề hoặc chi tiết có độ nhám cao để giảm nhiễu bề mặt.
3. Nguyên tắc "Vàng" khi lựa chọn kim đo
Để giảm thiểu sai số do độ cong và biến dạng cơ học, hãy tuân thủ 3 nguyên tắc:
- Ngắn nhất có thể: Kim càng dài, độ võng càng lớn, sai số càng cao. Hãy luôn ưu tiên kim đo ngắn nhất đủ để chạm tới vị trí cần đo.
- Hạn chế khớp nối: Càng nhiều mối nối, độ cứng vững của hệ thống càng giảm. Nên dùng thanh nối dài liền khối thay vì lắp ghép nhiều đoạn nhỏ.
- Đầu bi càng lớn càng tốt: Quả cầu lớn giúp tăng khoảng cách giữa cán và bề mặt đo (tránh va chạm cán), đồng thời làm "mượt" các lỗi nhỏ về độ nhám bề mặt chi tiết.
4. MLink – Đối tác cung ứng linh kiện CMM chính hãng
Việc tìm mua đúng loại kim đo (ren M2, M3,...) với chất lượng chuẩn xác thường mất thời gian nếu phải làm việc với nhiều đơn vị nhỏ lẻ. MLink giúp bạn đơn giản hóa quy trình này:
- Kho hàng sẵn có: Cung cấp đầy đủ các loại kim đo Ruby, Ceramic, Carbon từ các thương hiệu hàng đầu.
- Tư vấn kỹ thuật chuyên sâu: Giúp bạn tính toán lực dò và chiều dài cho phép để bảo vệ đầu dò (probe) đắt tiền.
- Hợp nhất đơn hàng: Cung cấp trọn gói từ kim đo, phụ kiện nối dài đến bộ chỉnh lưu chỉ trong một PO duy nhất.
MLink – Đối tác hợp nhất nguồn cung chiến lược cho phòng đo lường tại Việt Nam.
Bạn cần thay thế kim đo hoặc tư vấn cấu hình cho chi tiết phức tạp? Liên hệ MLink ngay để được hỗ trợ kỹ thuật nhanh nhất!
